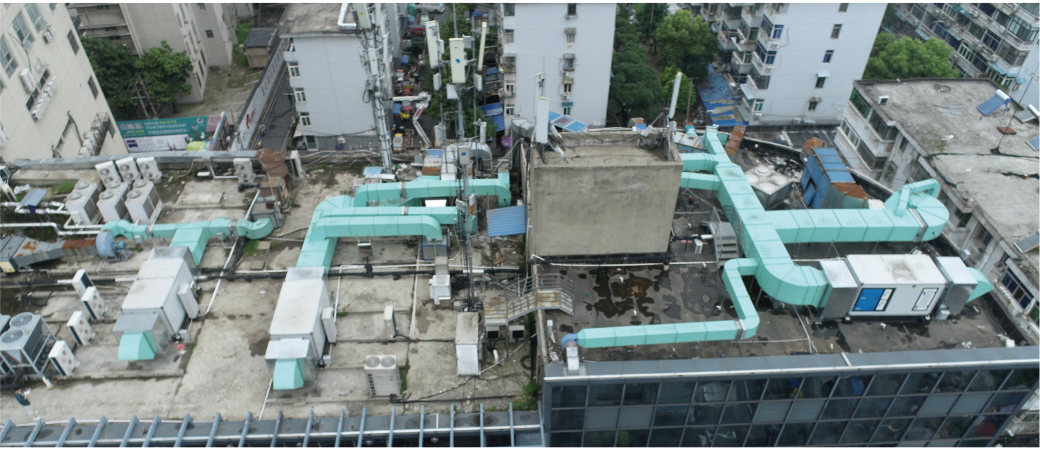

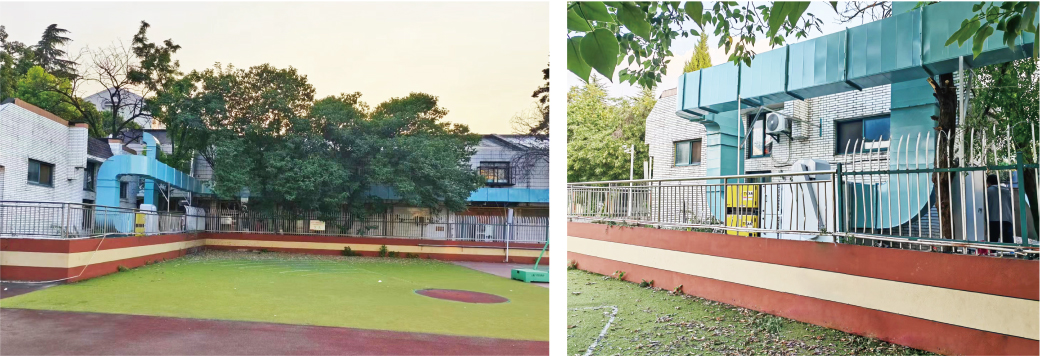

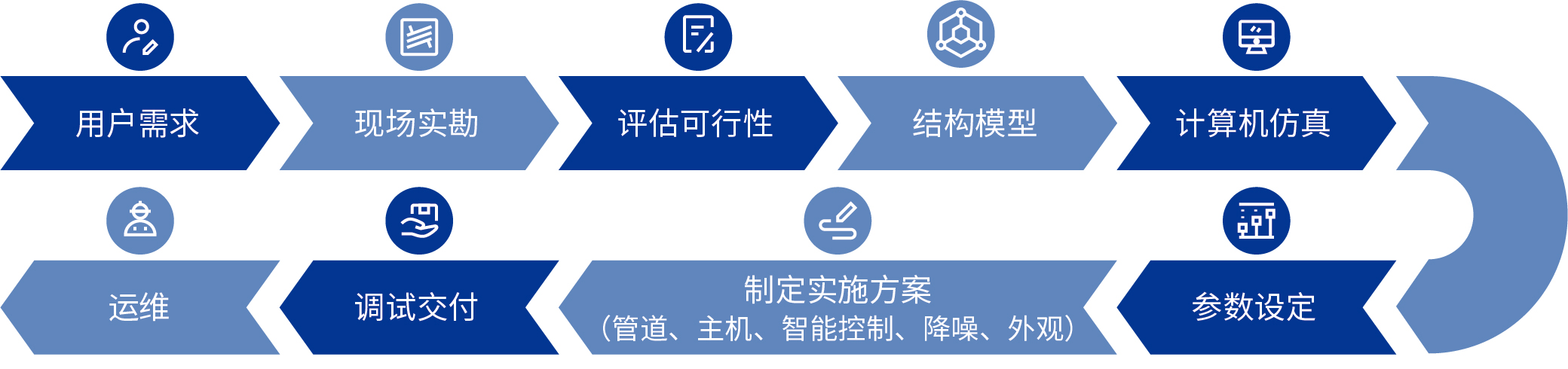

管路系统由主管、支管、旁路烟道、控制阀组成。主管负责接入支管，根据支装管网结构，主管接入支管后，成为下一级主管的支管。支管负责接入用户排口，支管与主管连接处需安装止回阀或调节阀。
旁路烟道
油烟绿岛并非24小时运行，在绿岛非运行时，要保证原有烟道自然排烟、自然通风，需要在原有主烟道的基础上建立旁路烟道，通过阀门切换，在绿岛运行和停机状态下，切换烟气的排烟通道。
| 绿岛运行 |
关闭主烟道的止回阀，受净化主机的负压影响，油烟进入旁路烟道，经二次净化排出 |
| 绿岛关闭 |
打开主烟道的止回阀，顶部风帽自然排烟，烟气受旁路烟道阻力，经主烟道、风貌自然排出 |
绿岛主管道敷设半径宜控制在50m内，最远接入排口与净化主机距离不超过70m，管道风速越大或管道越长，沿程阻力越大，压力损失越大。排油烟管道需要有1.5~2％的坡度，管线长坡度大，增大管道垂直空间，影响施工。 烟道连接的餐饮商户控制在6~7户，总风量控制在6万风量以内，风量越大，管径越大，设备体积越大，噪声越大，影响可行性。连接餐饮商户多了亦会增加管内阻力，影响商户排烟。
控制阀
控制阀控制了烟气流向和流量大小，以保证油烟在不同工作状态下流经不同管路正常排出，平衡绿岛单元的水力参数，提供烟气流动效率。绿岛单元有两种类型阀门：
| 密闭阀 |
控制主烟道打开与关闭 |
| 调节阀 |
调节进入旁路烟道的烟气流量 |
所有阀门均为电动阀门，通过物联网与绿岛后台控制系统相联，实现智能化控制。
